Cân tải điện ba pha là việc phân bổ các tải một pha và tổ chức vận hành sao cho dòng trên ba pha hợp lý trong điều kiện sử dụng thực tế. Nếu một pha gánh quá nhiều thiết bị trong khi hai pha còn nhẹ, aptomat pha đó có thể nhảy, dây và đầu nối nóng, điện áp tại tải biến động và dây trung tính phải mang dòng lớn hơn dự kiến.
Không thể cân tải chỉ bằng cách đếm số aptomat trên mỗi pha. Một nhánh chiếu sáng có thể dùng ít dòng hơn nhiều so với bếp, điều hòa, máy nén hoặc bình nước nóng. Các thiết bị còn có lịch vận hành và dòng khởi động khác nhau. Vì vậy, phải đo dòng tại cùng một thời điểm đại diện, lập danh sách tải và xem xét khả năng chúng hoạt động đồng thời.
Việc chuyển nhánh trong tủ ba pha là công việc của thợ điện có chuyên môn. Bài viết này giải thích cách nhận biết lệch tải, dữ liệu cần đo và nguyên tắc cân tải để chủ cơ sở hiểu phương án kỹ thuật trước khi thực hiện.
Lệch tải ba pha biểu hiện như thế nào?
Dấu hiệu dễ thấy là aptomat của một pha hoặc nhánh liên tục tác động khi giờ cao điểm, trong khi các pha khác không bị. Tủ có thể phát nhiệt không đều, một số đầu cáp đổi màu hoặc điện áp tại thiết bị một pha dao động. Động cơ ba pha có thể nóng, rung hoặc giảm hiệu suất nếu nguồn mất cân bằng; tuy nhiên, lệch dòng do tải một pha và mất cân bằng điện áp là hai vấn đề cần đo riêng.
Dây trung tính nóng cũng là dấu hiệu cần chú ý, nhưng không nên kết luận nguyên nhân chỉ từ cảm giác nhiệt. Tải phi tuyến như nguồn điện tử, đèn LED, máy tính và biến tần tạo thành phần dòng hài có thể làm trung tính nóng ngay cả khi dòng cơ bản nhìn tương đối đều. Vì thế kiểm tra cần xem cả loại tải, tiết diện dây, chất lượng mối nối và dữ liệu đo.
- Một pha có dòng cao kéo dài so với hai pha còn lại.
- Aptomat nhảy theo khung giờ khi nhiều tải cùng hoạt động.

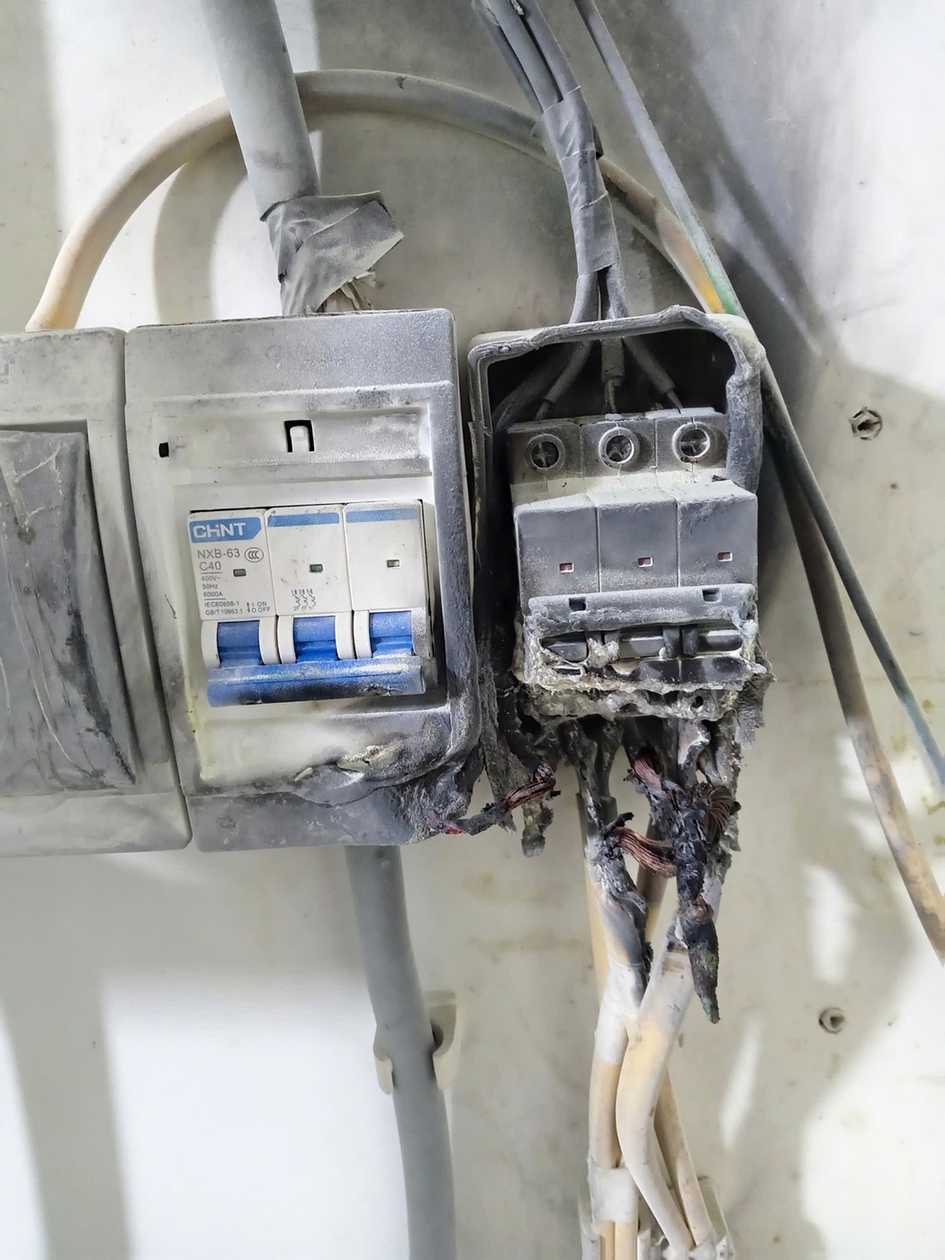

- Đầu nối hoặc dây của một pha nóng và đổi màu.
- Điện áp tại tải một pha không ổn định khi thiết bị lớn khởi động.
- Dây trung tính hoặc thanh đấu trung tính phát nhiệt bất thường.
- Thiết bị ba pha báo lỗi, rung hoặc nóng cần kiểm tra cả nguồn và bản thân tải.
Vì sao chia đều số nhánh vẫn có thể lệch tải?
Số lượng nhánh không phản ánh công suất và hệ số sử dụng. Ba nhánh ổ cắm văn phòng thường không tương đương một nhánh bếp điện hay điều hòa lớn. Ngoài công suất định mức, cần biết tải nào chạy liên tục, tải nào theo chu kỳ và thiết bị nào có thể khởi động cùng lúc. Một sơ đồ nhìn cân đối trên giấy vẫn có thể lệch mạnh vào giờ vận hành thực tế.
Cơ sở thay đổi thiết bị sau nhiều lần cải tạo cũng dễ mất cân bằng. Nhánh mới thường được đấu vào vị trí thuận tiện mà không đo lại tổng thể. Tiếp xúc kém trên một đầu cáp hoặc aptomat lão hóa có thể gây nóng và nhảy dù dòng chưa quá cao; nếu chỉ chuyển tải mà không xử lý đầu nối, sự cố sẽ tiếp tục.
- Công suất và thời gian chạy của từng thiết bị khác nhau.
- Dòng khởi động của motor, máy nén hoặc bơm cao hơn dòng ổn định.
- Tải được bổ sung qua nhiều đợt nhưng sơ đồ không cập nhật.
- Một số tải chạy theo mùa hoặc chỉ tập trung vào giờ cao điểm.
- Mối nối kém và aptomat suy giảm tạo biểu hiện giống quá tải.
- Tải điện tử có dòng hài làm đánh giá bằng số đo đơn giản chưa đủ.
Quy trình đo và lập phương án cân tải
Kết quả đo phải đại diện cho hoạt động thật. Nếu chỉ đo lúc cơ sở nghỉ, dòng ba pha có thể rất đều nhưng không phản ánh giờ bếp, điều hòa hoặc máy móc chạy đồng thời. Thợ cần phối hợp với người vận hành để chọn các chế độ tải và ghi lại dữ liệu theo thời điểm.

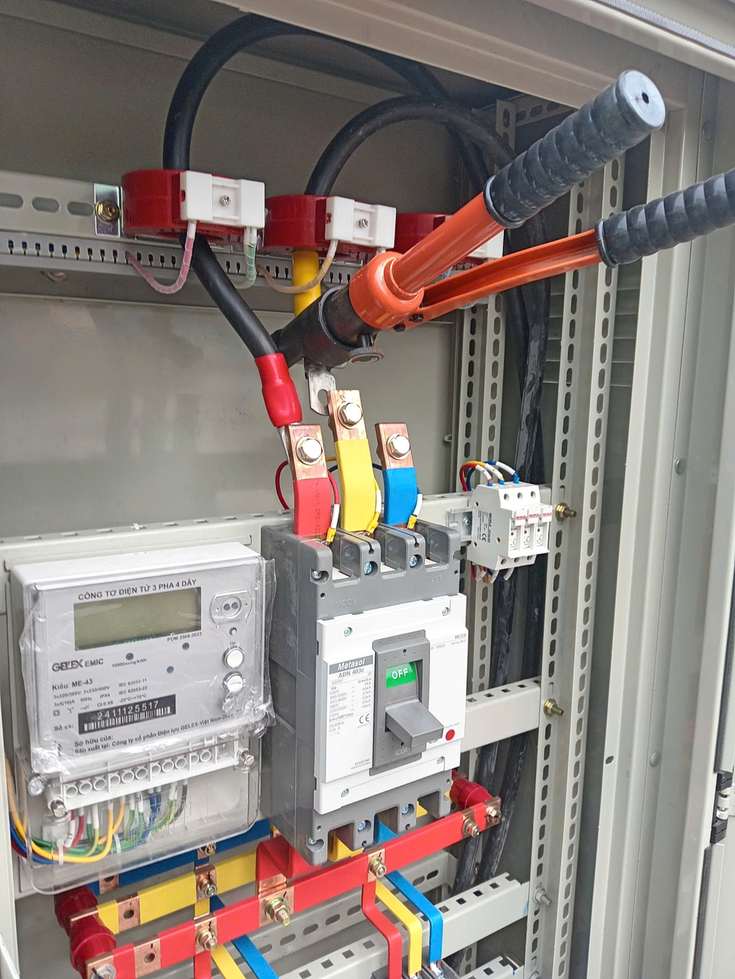

- Bước 1: kiểm tra sơ đồ, nhãn tủ, loại aptomat, tiết diện dây và các dấu hiệu phát nhiệt hoặc cháy xém.
- Bước 2: lập danh sách nhánh một pha, thiết bị ba pha, công suất và lịch hoạt động tương ứng.
- Bước 3: đo điện áp và dòng từng pha ở chế độ bình thường, giờ cao điểm và khi tải lớn khởi động.

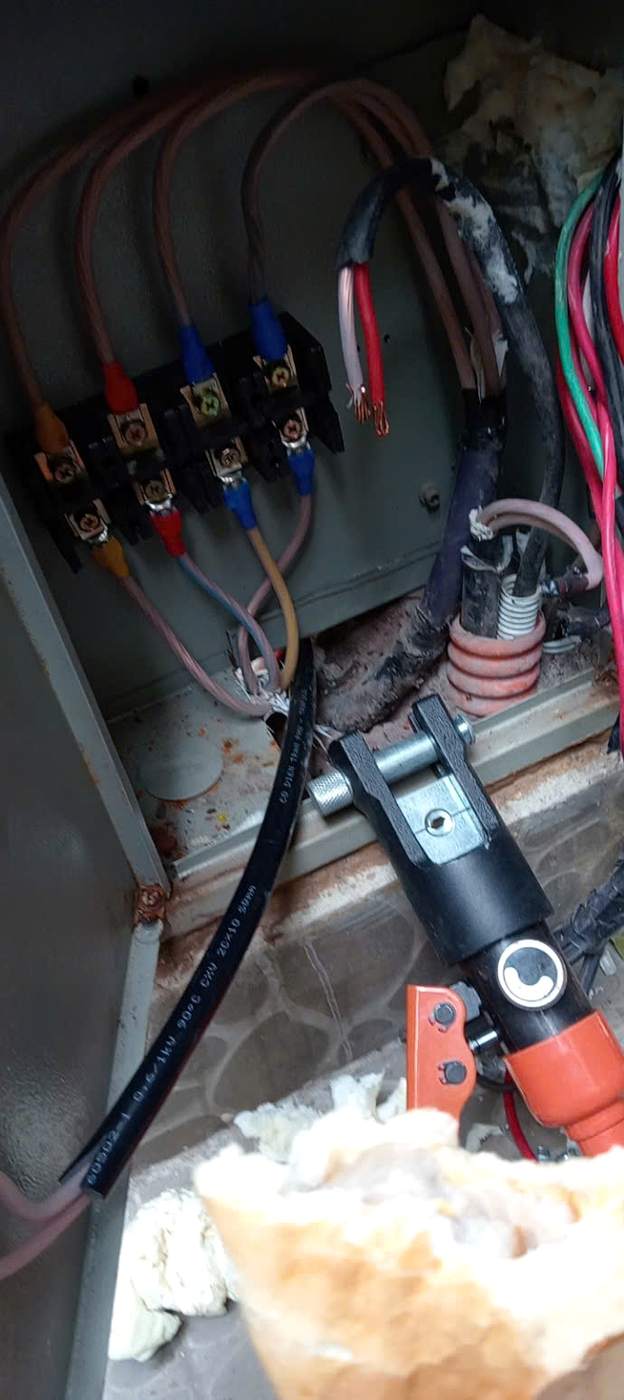

- Bước 4: kiểm tra dòng trung tính, nhiệt độ đầu nối và siết nối theo đúng quy trình khi đã cô lập.
- Bước 5: xác định các nhánh có thể chuyển pha mà không làm thay đổi bảo vệ, điều khiển hoặc thứ tự pha của thiết bị.
- Bước 6: xây dựng phương án, dự kiến dòng sau chuyển và thực hiện trong thời gian ngừng điện phù hợp.
- Bước 7: đo lại dưới cùng điều kiện tải, cập nhật nhãn và sơ đồ tủ.
Nguyên tắc chuyển và chia lại các nhánh tải
Ưu tiên chuyển những nhánh một pha có tải rõ, dễ cô lập và lịch hoạt động ổn định. Không tách tùy tiện mạch điều khiển, thiết bị dùng chung trung tính hoặc hệ thống có liên động. Dây pha và dây trung tính của cùng mạch phải được nhận diện đúng, đi cùng phương án bảo vệ phù hợp. Nhãn tủ cần được cập nhật ngay sau thay đổi.
Mục tiêu không phải làm ba số dòng bằng nhau tuyệt đối tại mọi giây, mà giảm chênh lệch có ý nghĩa trong các chế độ vận hành chính và giữ mỗi phần tử trong khả năng cho phép. Nếu tổng tải đã vượt công suất dây hoặc thiết bị bảo vệ, chuyển pha chỉ phân bố lại chứ không tạo thêm công suất. Khi đó cần giảm tải đồng thời hoặc nâng cấp có tính toán.
- Không chuyển tải khi chưa xác định dây trung tính và đường về của mạch.
- Không thay aptomat lớn hơn nếu dây dẫn và thiết bị phía sau chưa được đánh giá.
- Không đảo thứ tự pha của motor hoặc thiết bị nhạy thứ tự pha.
- Không dùng chung trung tính tùy tiện giữa các mạch bảo vệ khác nhau.
- Thực hiện chuyển pha trong trạng thái cô lập và kiểm tra trước khi cấp lại.
- Cập nhật sơ đồ, nhãn và kết quả đo sau thay đổi.
Bài viết liên quan để đối chiếu thêm
Mỗi hiện trường có cấu trúc đường điện, đường ống và thiết bị khác nhau. Các tình huống dưới đây giúp đối chiếu dấu hiệu, nhưng kết luận vẫn cần dựa trên phép đo tại chỗ.
- Kiểm tra dây cháy xém trong tủ điện ba pha – đối chiếu dòng tải với vùng phát nhiệt
- Bố trí điện ba pha cho nhà hàng – lưu ý tải công suất lớn và thời gian vận hành
- Các lỗi thường gặp khi lắp và sửa điện ba pha – tổng hợp bước kiểm tra
- Nguồn điện ba pha nhà xưởng không ổn định – đối chiếu hiện tượng ở tải sản xuất
- Điện ba pha gia đình: khi nào nên lắp? – hiểu phạm vi sử dụng và bảo vệ
- Sửa chữa điện ba pha gia đình – tham khảo khi cần kiểm tra tại hiện trường
Câu hỏi thường gặp
Ba pha phải có dòng bằng nhau tuyệt đối không?
Không. Tải thay đổi theo thời điểm nên dòng có thể dao động. Mục tiêu là phân bố hợp lý trong các chế độ vận hành chính, hạn chế chênh lệch lớn và giữ dây, đầu nối, bảo vệ trong giới hạn phù hợp.
Chỉ cần đếm số aptomat trên mỗi pha để cân tải được không?
Không. Cần xét công suất, dòng thực tế, thời gian chạy và dòng khởi động của từng tải. Số nhánh bằng nhau vẫn có thể lệch tải đáng kể.
Có thể chuyển bất kỳ nhánh một pha nào sang pha khác không?
Không. Phải xác định dây trung tính, bảo vệ, liên động và thiết bị liên quan. Một số mạch dùng chung hoặc mạch điều khiển cần phương án riêng.
Tăng dòng aptomat có hết nhảy do lệch tải không?
Đây không phải cách xử lý an toàn nếu dây và tải chưa được đánh giá. Aptomat lớn hơn có thể làm dây quá nhiệt mà không ngắt đúng lúc. Cần đo, cân tải hoặc nâng cấp đồng bộ.
Bao lâu nên kiểm tra lại tải ba pha?
Nên kiểm tra sau khi thêm thiết bị lớn, thay đổi lịch vận hành hoặc xuất hiện nhiệt và nhảy aptomat. Chu kỳ định kỳ phụ thuộc môi trường, mức tải và yêu cầu vận hành của cơ sở.
