Dây cáp điện 3 pha là loại cáp được lựa chọn để truyền điện trong hệ thống 3 pha. Loại cáp này thường gặp tại nhà xưởng, tòa nhà, cửa hàng và một số hộ gia đình có tải lớn. Tuy nhiên, cáp 3 pha không mặc định luôn có 4 lõi. Số lõi, tiết diện và cấu trúc cáp phải phù hợp với sơ đồ cấp điện, tải sử dụng và điều kiện lắp đặt.
Không thể kết luận cáp có phù hợp chỉ bằng số lõi hoặc đường kính bên ngoài. Người không có chuyên môn không nên mở tủ điện đang mang điện hay tự đo điện sống.
Dây cáp điện 3 pha là gì?
Cáp điện 3 pha là nhóm cáp lực dùng để cấp nguồn cho tải 3 pha hoặc phân phối nguồn 3 pha đến các nhánh. Tùy thiết kế, cáp có thể chỉ mang ba dây pha hoặc có thêm dây trung tính và dây bảo vệ.
Cần phân biệt cáp điện với cách đấu tải. Cáp không tự được “đấu sao” hay “đấu tam giác”. Sao và tam giác là cách đấu cuộn dây hoặc tải trong một số thiết bị 3 pha, điển hình như động cơ.
Khi chuẩn bị kéo nguồn mới, nên khảo sát các hạng mục liên quan đến lắp đặt điện 3 pha trước khi thi công.

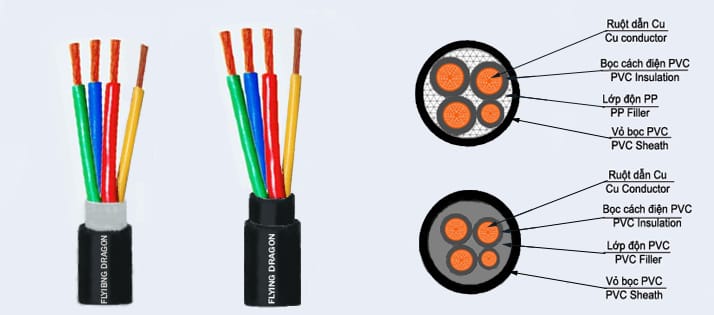

Cấu tạo và số lõi của cáp điện 3 pha
Một sợi cáp lực thường có lõi dẫn điện, lớp cách điện cho từng lõi và các lớp bảo vệ bên ngoài tùy chủng loại. Lõi dẫn có thể là đồng hoặc nhôm. Vật liệu cách điện cũng có nhiều loại, vì vậy không nên mặc định mọi cáp 3 pha đều có cùng cấu tạo.
Cáp 3 pha không phải lúc nào cũng gồm 3 dây pha và 1 dây trung tính. Cấu hình phải theo sơ đồ hệ thống.
| Số lõi | Cấu hình có thể gặp | Lưu ý |
|---|---|---|
| 3 lõi | L1, L2, L3 | Có thể cần PE riêng theo thiết kế. |
| 4 lõi | Thường gặp 3P+N, nhưng không nên mặc định | Phải xác định chức năng từng lõi theo sơ đồ. |
| 5 lõi | Thường gặp 3P+N+PE | Vẫn cần đối chiếu ký hiệu và hồ sơ kỹ thuật. |
Ưu điểm của dây cáp điện 3 pha
Phù hợp với hệ thống có nhu cầu công suất lớn
Điện 3 pha được dùng phổ biến cho động cơ, máy móc và hệ thống có tải lớn. Khi cáp được chọn đúng tiết diện và đúng điều kiện lắp đặt, hệ thống có thể truyền tải điện hiệu quả. Tuy nhiên, cáp 3 pha không tự “chịu công suất lớn” nếu tiết diện quá nhỏ hoặc bảo vệ không phù hợp.
Nhà ở có nhiều tải lớn nên xác định phụ tải trước khi lắp điện 3 pha cho gia đình.
Có nhiều cấu hình cho từng hệ thống
Cáp nhiều lõi giúp gom các dây dẫn trong một kết cấu chung. Tùy tải, hệ thống có thể dùng ba pha không trung tính hoặc có thêm N và PE. Điều này thuận lợi khi phân phối nguồn cho nhiều nhóm thiết bị.
Lớp cách điện và vỏ giúp bảo vệ lõi dẫn
Lớp cách điện giúp cách ly lõi mang điện; vỏ ngoài bảo vệ cáp trong phạm vi thiết kế. Tuy nhiên, quá nhiệt, lão hóa, va đập hoặc nước xâm nhập vẫn có thể làm cáp hư hỏng.
Nếu đầu cáp hoặc điểm nối nóng bất thường, nên kiểm tra nguyên nhân. Có thể xem thêm nội dung về kiểm tra quá nhiệt và đầu nối.
Nhược điểm của dây cáp điện 3 pha
Lựa chọn và thi công phức tạp hơn
Hệ thống 3 pha phải xét dòng tải, độ sụt áp, chiều dài tuyến, nhiệt độ môi trường, cách đi cáp và thiết bị bảo vệ. Vì vậy, chọn cáp theo kinh nghiệm hoặc chỉ nhìn kích thước bên ngoài có thể dẫn đến thiếu tải hoặc lãng phí.
Chi phí phụ thuộc cấu hình kỹ thuật
Chi phí phụ thuộc số lõi, tiết diện, vật liệu dẫn và cấu trúc cách điện. Vì vậy, không thể nói mọi cáp 3 pha đều đắt hơn mọi loại cáp khác.
Phải phối hợp với tủ điện và bảo vệ
Cáp không làm việc độc lập. Aptomat, MCCB, tiếp địa và cách phân nhánh phải phù hợp với tuyến cáp và tải. Khi cải tạo hệ thống, chỉ thay cáp mà bỏ qua tủ điện chưa chắc xử lý được vấn đề. Có thể tham khảo hạng mục lắp đặt tủ điện.
Cách chọn cáp 3 pha theo nhu cầu
Không nên áp dụng một tiết diện cố định cho mọi công trình. Cần xác định tải, dòng làm việc, chiều dài tuyến, cách đi cáp và môi trường. Sau đó mới đối chiếu khả năng mang dòng và độ sụt áp theo tài liệu kỹ thuật phù hợp.
Nếu hệ thống vừa cấp tải 3 pha vừa có tải 1 pha, cần xem yêu cầu dây trung tính và cách phân tải giữa các pha. Với động cơ hoặc máy chuyên dụng, nên dựa vào sơ đồ của nhà sản xuất thay vì tự đổi cách đấu.
Với tuyến ngoài trời, âm đất hoặc khu vực ẩm, cấu trúc cáp phải phù hợp môi trường. EVN cũng khuyến nghị lựa chọn dây dẫn bảo đảm kỹ thuật và thiết bị bảo vệ phù hợp trong hướng dẫn về lắp đặt, sử dụng điện an toàn.
Dấu hiệu cần ngừng sử dụng và kiểm tra
Nên dừng phần tải liên quan khi có mùi khét, vỏ cáp biến dạng hoặc đầu nối đổi màu. Thiết bị bảo vệ ngắt lặp lại hoặc tải hoạt động bất thường cũng là dấu hiệu cần gọi thợ. Các dấu hiệu này chưa đủ để kết luận nguyên nhân nằm ở cáp.
Sự cố có thể nằm ở tải, đầu nối, thiết bị bảo vệ hoặc nguồn cấp. Cần khoanh vùng trước; có thể đối chiếu thêm các lỗi thường gặp của điện 3 pha.
Nếu nghi dây đi âm bị chạm chập, không nên đục tường theo phỏng đoán. Có thể tham khảo hướng xử lý trong bài sửa điện chập âm tường.
Thợ điện thường kiểm tra cáp 3 pha theo hướng nào?
Trước tiên cần xác định nhánh hoặc tải liên quan. Sau đó thợ kiểm tra tủ điện, thiết bị đóng cắt, đầu cốt và tuyến cáp. Việc đo phải do người có chuyên môn thực hiện bằng thiết bị phù hợp.
Kết luận cần đối chiếu dòng tải, đầu nối, khả năng mang dòng và điều kiện lắp đặt. Với hệ thống cũ, nên kết hợp kiểm tra tủ điện định kỳ.
Lưu ý an toàn khi nghi cáp điện 3 pha có vấn đề
- Không chạm vào lõi dẫn, đầu cốt hoặc phần cáp bị hở.
- Không tháo tủ điện khi chưa bảo đảm cô lập nguồn an toàn.
- Không đo điện sống nếu không có chuyên môn và trang bị phù hợp.
- Không đóng Aptomat hoặc MCCB lặp lại khi thiết bị vừa tự ngắt.
- Không đấu tắt hoặc vô hiệu hóa thiết bị bảo vệ.
- Nếu có khói hoặc mùi khét, giữ khoảng cách và ngắt nguồn chỉ khi có thể thực hiện an toàn.
Nếu cần kiểm tra hệ thống đang có sự cố, có thể tham khảo phạm vi sửa chữa điện 3 pha gia đình để biết những hạng mục thường được kiểm tra.
Câu hỏi thường gặp về dây cáp điện 3 pha
Dây cáp điện 3 pha có phải luôn gồm 4 lõi không?
Không. Cáp có thể có 3, 4 hoặc 5 lõi tùy sơ đồ. Chức năng từng lõi phải xác định theo ký hiệu và cách đấu thực tế.
Cáp 4 lõi có phải luôn là 3 pha và 1 trung tính?
Không nên mặc định như vậy. Cấu hình 3P+N khá phổ biến, nhưng vẫn cần đối chiếu hồ sơ và ký hiệu trước khi kết luận.
Cáp càng to thì càng an toàn phải không?
Không hẳn. An toàn còn phụ thuộc thiết bị bảo vệ, đầu nối, cách đi dây và môi trường. Chọn quá lớn cũng có thể gây lãng phí và khó đấu nối.
Có thể dùng nguồn 3 pha để cấp thiết bị 1 pha không?
Có thể trong hệ thống được thiết kế phù hợp, nhưng phải lấy đúng pha và trung tính theo sơ đồ phân phối. Không nên tự đấu thêm tải khi chưa đánh giá cách chia pha và bảo vệ.
Aptomat 3 pha tự ngắt có phải cáp bị chập không?
Chưa thể kết luận. Nguyên nhân có thể liên quan đến tải, thiết bị, đầu nối hoặc đường dây. Cần khoanh vùng và đo kiểm trước khi quyết định thay cáp.
Kết luận
Dây cáp điện 3 pha là một phần của cả hệ thống, không phải sản phẩm có cấu tạo và khả năng tải giống nhau trong mọi trường hợp. Muốn chọn đúng cần xác định số lõi, tiết diện, vật liệu, điều kiện lắp đặt, tải và thiết bị bảo vệ đi kèm.
Nếu cáp có dấu hiệu nóng, cháy xém, Aptomat ngắt bất thường hoặc thiết bị 3 pha hoạt động không ổn định, chưa nên tự kết luận nguyên nhân. Hãy ngừng phần tải liên quan khi có thể thực hiện an toàn và liên hệ người có chuyên môn để kiểm tra. Thợ Sửa Điện Tại Nhà 24/7 tiếp nhận nhu cầu qua số 0946.469.222.
