Camera nhiệt kiểm tra tủ aptomat tại Hà Nội: Phát hiện điểm nóng ra sao?

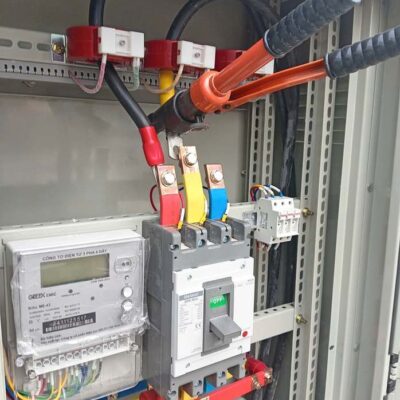

Camera nhiệt kiểm tra tủ aptomat tại Hà Nội giúp người thợ quan sát sự chênh lệch nhiệt độ trên bề mặt aptomat, đầu cốt và dây dẫn khi hệ thống đang mang tải. Cách kiểm tra này đặc biệt hữu ích với những tủ điện chưa làm aptomat nhảy nhưng đã xuất hiện mùi khét nhẹ, tiếng rè, vỏ thiết bị đổi màu hoặc một nhánh điện nóng bất thường. Tuy nhiên, ảnh nhiệt chỉ là dữ liệu khoanh vùng; kết luận cuối cùng vẫn phải đối chiếu với dòng tải, tình trạng tiếp điểm và cấu tạo thực tế của tủ.

Camera nhiệt nhìn thấy gì trong tủ aptomat?

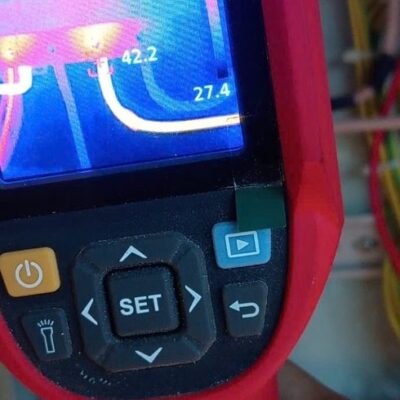

Camera nhiệt không “nhìn xuyên” vật liệu và cũng không trực tiếp xác định dây nào bị chập. Thiết bị ghi nhận bức xạ hồng ngoại từ bề mặt để tạo bản đồ nhiệt. Khi một cực đấu dây, thân aptomat hoặc đoạn cáp có nhiệt độ cao hơn các vị trí tương đương, người thợ có thêm căn cứ để thu hẹp khu vực cần kiểm tra.

Điểm nóng có thể liên quan đến đầu cốt lỏng, tiếp điểm oxy hóa, dây dẫn thiếu tiết diện, tải lệch pha, aptomat xuống cấp hoặc môi trường tủ bí và bám bụi. Ngược lại, nhiệt độ cao chưa chắc đồng nghĩa thiết bị đã hỏng. Tủ đặt ngoài trời, tải vừa tăng hoặc bề mặt có độ phản xạ khác nhau cũng làm số đo thay đổi. Vì vậy, quy trình đúng là đo trong cùng điều kiện tải và so sánh các cực hoặc các nhánh có chức năng tương đương.

Khi nào nên đo nhiệt tủ điện?

Kiểm tra nên được cân nhắc khi aptomat phát tiếng rè, mặt nhựa ấm hơn bình thường, có mùi cách điện nóng, dây đổi màu, tải thường xuyên lớn hoặc thiết bị điện hoạt động chập chờn. Với tủ nhiều nhánh, đo nhiệt định kỳ còn giúp phát hiện xu hướng bất thường trước khi đầu nối cháy xém rõ rệt.

Nếu aptomat liên tục ngắt, cần xác định đó là quá tải, ngắn mạch hay dòng rò. Bài aptomat hay nhảy nhưng nhiệt chưa cao giải thích vì sao số đo nhiệt chỉ là một phần của quá trình chẩn đoán. Trường hợp thiết bị phát tiếng bất thường có thể tham khảo thêm bài aptomat phát tiếng rè.

Quy trình kiểm tra điểm nóng an toàn

1. Ghi nhận hiện trạng: xác định nhánh đang cấp cho khu vực nào, thời điểm phát sinh mùi, tiếng hoặc hiện tượng chập chờn.
2. Đánh giá điều kiện tải: đo khi hệ thống đang ở chế độ vận hành đại diện, tránh so sánh một nhánh có tải với nhánh đang nghỉ.

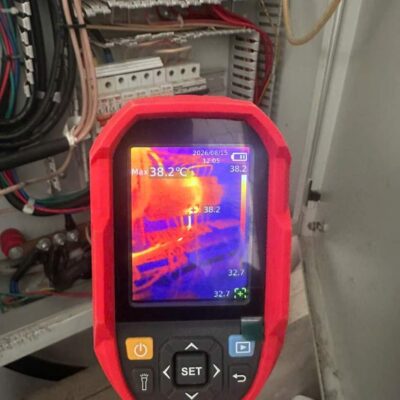

3. Quét tổng thể: quan sát thân aptomat, điểm vào – ra, thanh đấu nối và dây dẫn để nhận ra vùng chênh lệch.
4. Đối chiếu điện: kiểm tra dòng điện, điện áp, độ cân pha và thông số bảo vệ phù hợp với tiết diện dây.
5. Ngắt nguồn trước khi xử lý: chỉ sau khi cô lập nguồn mới kiểm tra lực siết, dấu oxy hóa, cháy xém hoặc hư hỏng cơ khí.
6. Đo lại sau sửa: cho hệ thống làm việc đủ thời gian rồi đo ở cùng điều kiện để xác nhận điểm nóng đã giảm.

Những trường hợp cần đánh giá cả ampe kìm và ảnh nhiệt được trình bày chi tiết tại bài kiểm tra tủ điện bằng ampe kìm và camera nhiệt.

Điểm nóng thường xuất hiện ở đâu?

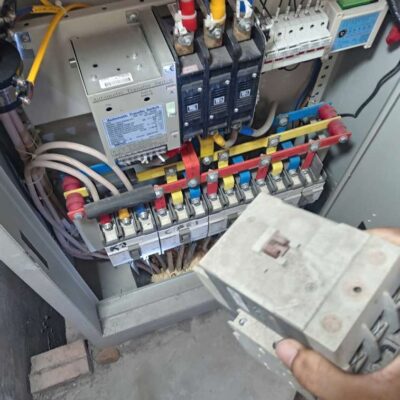

Vị trí thường cần chú ý là vít kẹp dây, đầu cốt, thanh cái, cầu đấu, cặp tiếp điểm bên trong aptomat và đoạn dây sát đầu nối. Một cực nóng rõ trong khi các cực cùng tải mát hơn có thể gợi ý điện trở tiếp xúc tăng. Nhiều nhánh cùng nóng có thể liên quan đến nhiệt độ trong tủ, tải tổng cao hoặc khả năng thông gió kém.

Với tủ ba pha, cần so sánh các pha ở tải gần tương đương. Chênh lệch nhiệt chỉ có ý nghĩa khi đặt trong bối cảnh dòng thực tế. Việc nhìn một ảnh rồi kết luận “cháy aptomat” dễ dẫn tới thay thiết bị nhưng bỏ sót dây nhỏ, đầu cốt lỗi hoặc tải mất cân bằng.

Camera nhiệt có thay thế việc mở tủ và đo điện không?

Không. Camera nhiệt hỗ trợ kiểm tra không tiếp xúc và giúp ưu tiên vị trí cần xem kỹ, nhưng không đo được lực siết, chất lượng tiếp điểm bên trong, tiết diện thật của dây hoặc đặc tính bảo vệ của aptomat. Khi có vùng nóng bất thường, người thợ vẫn phải cô lập nguồn, kiểm tra cơ khí và đo điện bằng thiết bị phù hợp.

Tương tự, camera nhiệt không thay thế máy dò chập khi cần xác định tuyến dây trong tường. Có thể xem sự khác nhau trong bài máy dò chập điện và camera nhiệt. Nếu vùng nhiệt liên quan đến dây âm tường, bài dây điện âm tường bị quá nhiệt cung cấp thêm tiêu chí khoanh vùng.

Những sai lệch dễ gặp khi đọc ảnh nhiệt

Bề mặt kim loại sáng có độ phản xạ cao nên đôi khi camera ghi nhận nhiệt từ vật thể xung quanh thay vì nhiệt thật của chi tiết. Khoảng cách đo, góc đặt máy, bụi bẩn và vật liệu bọc dây cũng ảnh hưởng kết quả. Vì vậy, không nên so sánh trực tiếp thân aptomat bằng nhựa với đầu cốt kim loại nếu chưa xét đến đặc tính bề mặt.

Một sai lầm khác là chụp tủ lúc tải thấp rồi kết luận hệ thống bình thường. Điểm tiếp xúc kém thường chỉ biểu hiện rõ khi có dòng chạy đủ lâu. Người thợ cần ghi nhận thời gian vận hành, công suất thiết bị đang dùng và nhiệt độ môi trường. Khi kiểm tra lại sau sửa, điều kiện tải nên gần giống lần đo ban đầu để kết quả có giá trị so sánh.

Ảnh nhiệt cũng không cho biết chắc chắn nhiệt nằm ở tiếp điểm bên trong hay truyền từ đoạn dây kế cận. Muốn phân biệt cần đo dòng, kiểm tra độ sụt áp và quan sát dấu vết sau khi đã ngắt nguồn. Cách làm nhiều bước giúp tránh thay nhầm aptomat, đồng thời không bỏ sót đầu dây hoặc thanh đấu nối đang có điện trở tiếp xúc cao.

Xử lý thế nào sau khi phát hiện điểm nóng?

Phương án phụ thuộc nguyên nhân. Đầu cốt lỏng nhưng chưa hư có thể được làm sạch, đấu lại và siết theo yêu cầu kỹ thuật. Aptomat cháy xém, biến dạng hoặc tiếp điểm không ổn định thường cần thay đúng thông số. Dây đã giòn, đổi màu hoặc thiếu tiết diện phải đánh giá lại toàn tuyến thay vì chỉ cắt bỏ phần nhìn thấy.

Sau xử lý cần kiểm tra lại dòng tải và nhiệt độ. Nếu chỉ thay aptomat nhưng tải thực tế vượt khả năng của dây, điểm nóng có thể tái diễn. Trường hợp ổ cắm hoặc công tắc cũng nóng, nên tách nhánh để kiểm tra thay vì tiếp tục tăng định mức aptomat. Tham khảo thêm bài kiểm tra dây điện cháy xém để hiểu cách đối chiếu giữa tủ điện và đoạn dây hư hỏng.
