Kiểm Tra Tủ Điện Bằng Ampe Kìm Và Camera Nhiệt: Khi Nào Cần Làm?

Tủ điện là nơi tập trung thiết bị đóng ngắt và phân phối nguồn đến các nhánh sử dụng. Khi Aptomat hay nhảy, một khu vực mất điện, thiết bị hoạt động không ổn định hoặc người dùng nhận thấy tủ điện nóng hơn bình thường, việc chỉ nhìn bên ngoài thường chưa đủ để xác định nguyên nhân. Thợ điện cần ghi nhận hiện trạng, đo dòng làm việc, kiểm tra nhiệt và đối chiếu từng nhánh trước khi đưa ra hướng xử lý.

Bài viết này giải thích khi nào nên kiểm tra tủ điện bằng ampe kìm và camera nhiệt, mỗi thiết bị hỗ trợ quan sát điều gì và vì sao kết quả phải được đặt trong toàn bộ bối cảnh của hệ thống điện. Nội dung không thay thế việc kiểm tra trực tiếp tại công trình và không khuyến khích người không có chuyên môn tự mở tủ điện.

Khi nào cần kiểm tra tủ điện bằng ampe kìm và camera nhiệt?

Đo kiểm nên được cân nhắc khi hệ thống xuất hiện dấu hiệu lặp lại hoặc có thay đổi so với trạng thái sử dụng bình thường. Ví dụ, Aptomat tự ngắt khi nhiều thiết bị cùng hoạt động, một nhánh điện chập chờn, tủ điện có tiếng bất thường, khu vực quanh thiết bị đóng ngắt ấm lên hoặc tải mới vừa được bổ sung. Các biểu hiện này chỉ là căn cứ để kiểm tra, chưa đủ để khẳng định quá tải, lỏng đầu nối hay sự cố đường dây.

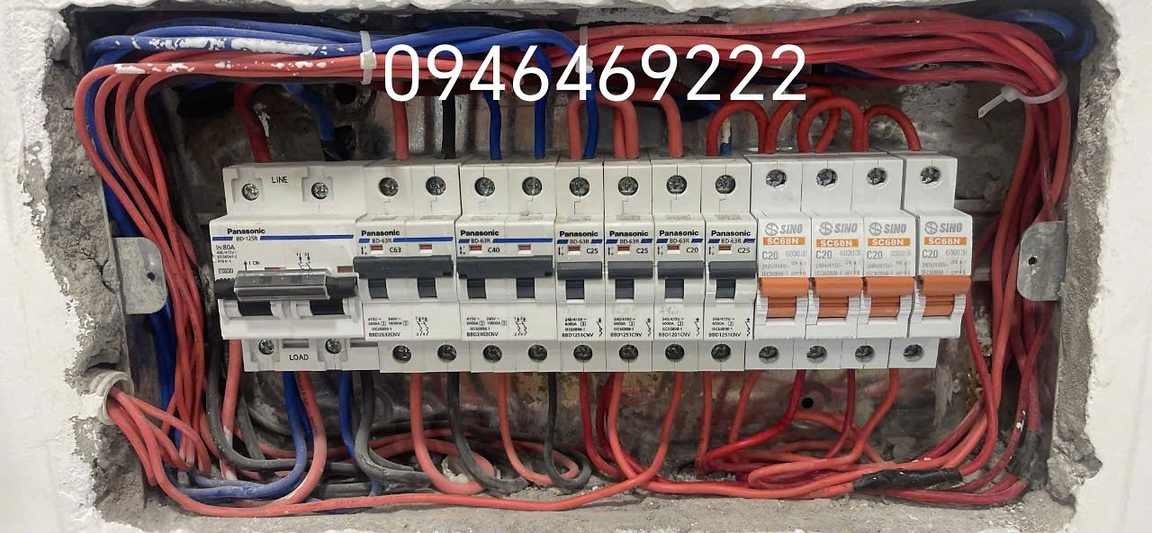

Với tủ điện có nhiều nhánh hoặc hệ thống điện 3 pha, số đo dòng tại từng dây dẫn giúp thợ đối chiếu mức sử dụng giữa các nhánh, giữa các thời điểm và với thiết bị bảo vệ đang lắp. Nếu công trình đang dùng điện 3 pha, người đọc có thể tham khảo thêm mục sửa điện 3 pha gia đình. Việc đo phải được thực hiện đúng vị trí và trong điều kiện an toàn; một giá trị tại một thời điểm không đại diện cho toàn bộ quá trình vận hành.

Ampe kìm và camera nhiệt hỗ trợ kiểm tra điều gì?

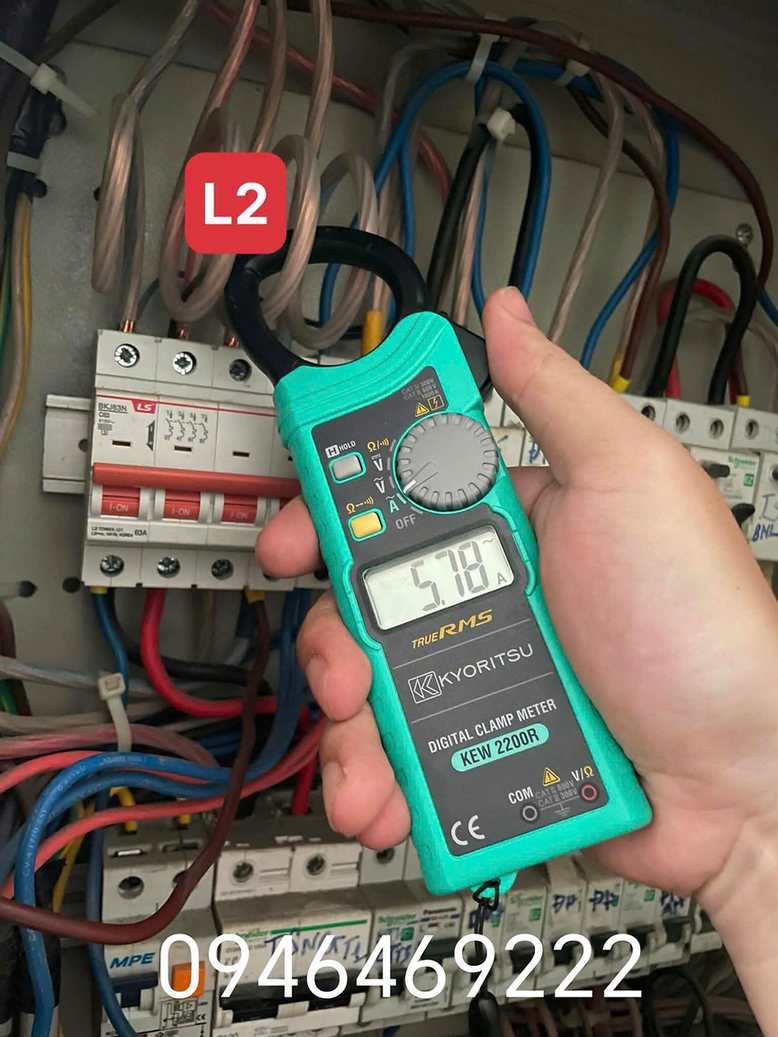

Ampe kìm ghi nhận dòng đang đi qua dây dẫn

Ampe kìm cho phép thợ ghi nhận dòng điện trên dây dẫn được chọn mà không cần dựa vào cảm giác nóng hay phỏng đoán từ số lượng thiết bị. Kết quả có thể được so sánh giữa các nhánh, giữa các pha hoặc giữa lúc tải hoạt động và lúc tải giảm. Tuy nhiên, thợ vẫn cần biết nhánh đó đang cấp cho thiết bị nào, Aptomat có thông số ra sao và dây dẫn hiện hữu có phù hợp hay không.

Camera nhiệt giúp quan sát chênh lệch nhiệt độ

Camera nhiệt hỗ trợ quan sát khu vực có nhiệt độ khác biệt tại thiết bị đóng ngắt, đầu cực hoặc vùng dây dẫn trong phạm vi nhìn thấy. Hình ảnh nhiệt là dữ liệu tham khảo tại đúng thời điểm chụp. Nó không tự trả lời vì sao vị trí đó nóng hơn, cũng không nhìn xuyên tường để xác định chính xác một điểm hỏng. Kết quả cần được đối chiếu với dòng tải, tình trạng đầu nối, thời gian vận hành và hiện trạng thực tế.

Quy trình kiểm tra và đối chiếu tại tủ điện

Một quy trình hợp lý thường bắt đầu bằng việc hỏi người sử dụng về thời điểm xảy ra bất thường: thiết bị nào đang chạy, khu vực nào bị ảnh hưởng, Aptomat nào tác động và hiện tượng có lặp lại hay không. Sau đó, thợ mới xác định phạm vi cần đo thay vì mở hoặc tháo toàn bộ hệ thống ngay từ đầu.

1. Ghi nhận hiện trạng: quan sát tủ điện, thiết bị đóng ngắt, dây dẫn nhìn thấy và các dấu hiệu người dùng mô tả.
2. Đối chiếu sơ đồ nhánh: xác định Aptomat nào cấp cho khu vực hoặc nhóm thiết bị đang gặp vấn đề.
3. Đo trong điều kiện phù hợp: ghi nhận dòng và nhiệt tại những vị trí cần thiết, đồng thời lưu ý trạng thái tải.
4. Khoanh vùng có kiểm soát: so sánh giữa các nhánh liên quan trước khi quyết định cần kiểm tra sâu hơn ở hộp nối, ổ cắm hoặc đường dây.
5. Kiểm tra lại: sau khi có hướng xử lý, hệ thống cần được đối chiếu lại trước khi đưa vào sử dụng.

Người dùng có thể xem thêm nội dung kiểm tra tủ điện định kỳ và danh mục kiểm tra hệ thống điện để hiểu thêm các hạng mục thường được rà soát.

Vì sao phải kiểm tra từ tủ điện đến hộp nối?

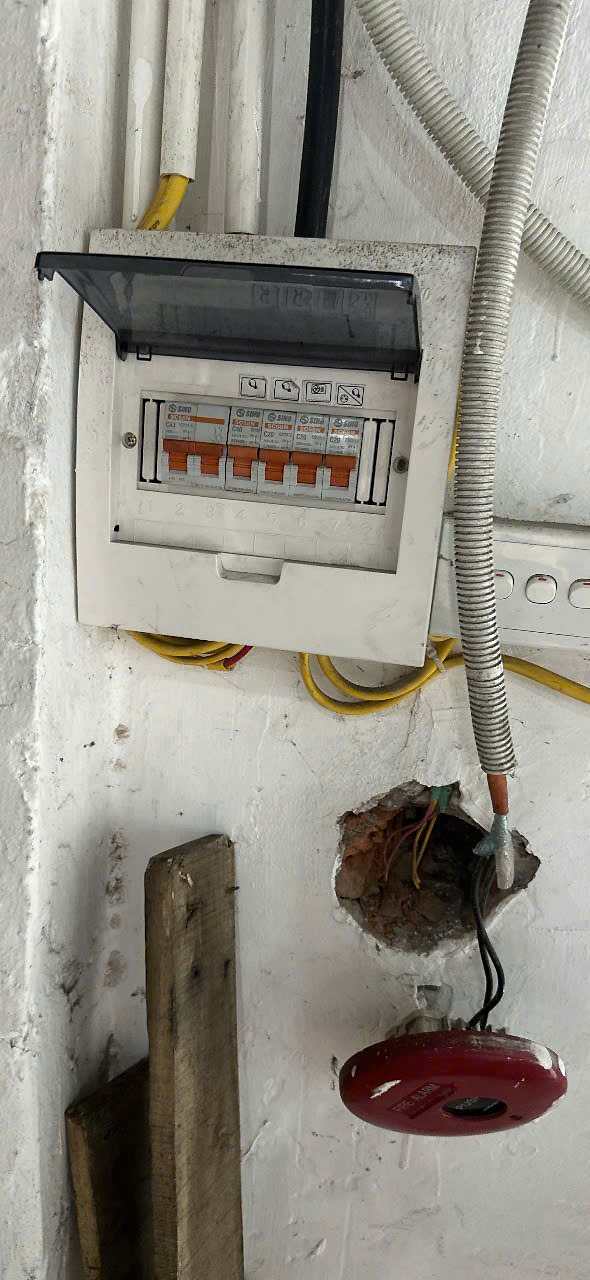

Tủ điện cho biết điểm phân phối và bảo vệ, nhưng vị trí gây ra biểu hiện bất thường có thể nằm ở một nhánh phía sau tủ. Khi Aptomat hay nhảy, thợ cần đối chiếu nhánh liên quan với tải đang sử dụng, các hộp nối, ổ cắm hoặc điểm cấp điện cho thiết bị. Chỉ thay Aptomat mà chưa xác định nguyên nhân có thể không giải quyết đúng vấn đề.

Tùy kết quả đo, phạm vi kiểm tra có thể dừng ở tủ điện hoặc tiếp tục xuống một số vị trí liên quan. Việc mở hộp nối hay kiểm tra đường dây âm chỉ nên thực hiện sau khi đã khoanh vùng và áp dụng biện pháp an toàn. Nếu dấu hiệu hướng đến phần dây đi âm, có thể tham khảo danh mục sửa điện chập âm tường; nguyên nhân cụ thể vẫn phải xác định tại công trình.

Không nên kết luận nguyên nhân từ một số đo

Một số đo dòng thấp không có nghĩa hệ thống luôn an toàn, vì tải có thể chưa hoạt động đầy đủ tại thời điểm đo. Ngược lại, một vùng nhiệt cao hơn trên ảnh cũng chưa tự chứng minh đầu nối lỏng hay dây dẫn không phù hợp. Mỗi kết quả phải được đặt cạnh thông số thiết bị bảo vệ, trạng thái tải, thời gian vận hành và điều kiện tại vị trí kiểm tra.

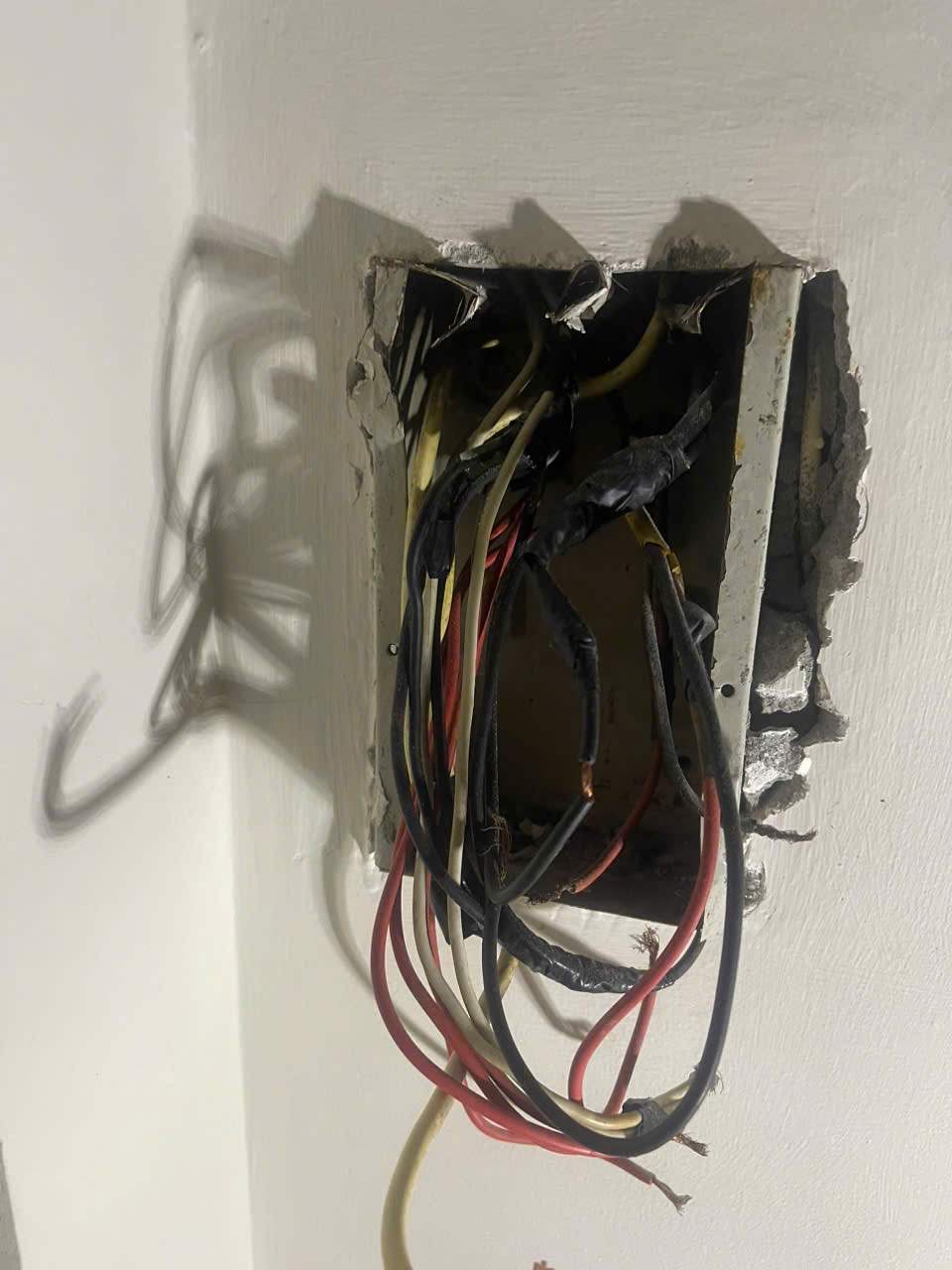

Ảnh chụp hộp dây mở cho thấy hiện trạng tại thời điểm quan sát, nhưng không đủ để gọi tên điểm chập, dây đứt hay nguyên nhân. Thợ cần kiểm tra nguồn đã được cô lập an toàn, nhận diện đúng dây và đo kiểm theo phạm vi đã khoanh vùng. Việc suy đoán từ màu dây, băng quấn hoặc dấu vết bên ngoài có thể dẫn đến xử lý sai nhánh.

Lưu ý an toàn khi hệ thống điện có bất thường

Khi phát hiện Aptomat tự ngắt, tủ điện nóng, có mùi lạ hoặc một nhánh hoạt động chập chờn, ưu tiên đầu tiên là giảm nguy cơ tiếp xúc với phần mang điện. Nếu có thể thực hiện an toàn, hãy ngắt nguồn phù hợp và giữ người không có nhiệm vụ tránh xa khu vực nghi ngờ.

• Không bật hoặc đóng Aptomat liên tục để thử xem hệ thống có hoạt động lại hay không.
• Không tự tháo nắp tủ điện, chạm đầu dây hoặc đầu cực khi không có chuyên môn.
• Không dùng tay kiểm tra nhiệt độ thiết bị đóng ngắt hay dây dẫn.
• Không tự thay Aptomat có dòng định mức lớn hơn để ngăn thiết bị ngắt.
• Không cấp điện lại nếu khu vực có nước, mùi khét, tiếng nổ nhỏ hoặc dấu hiệu hư hỏng rõ ràng.

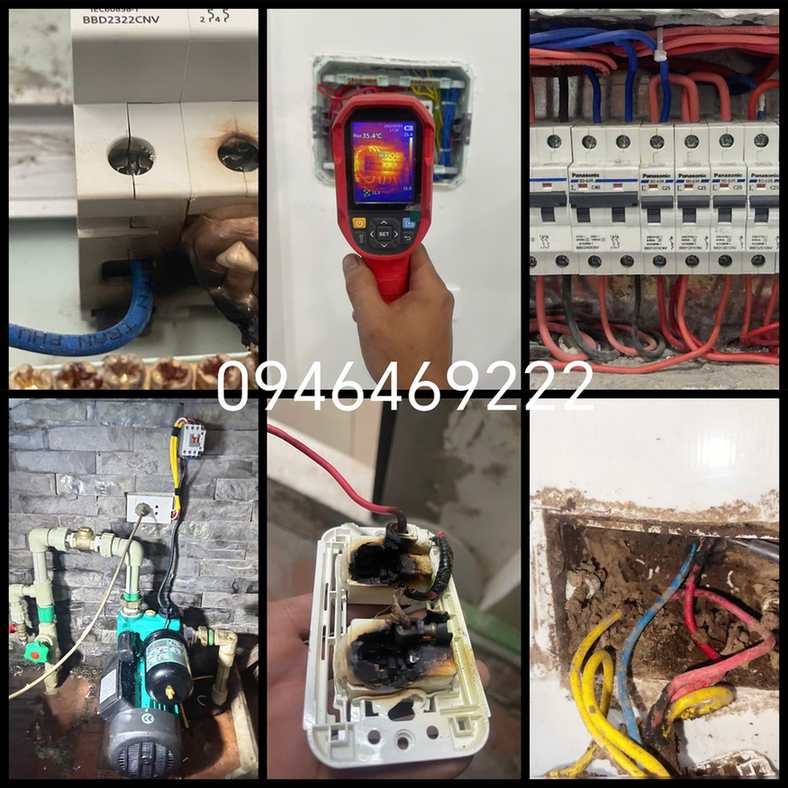

Các hình ảnh dưới đây tổng hợp những vị trí có thể xuất hiện trong một ca kiểm tra hệ thống điện. Chúng không khẳng định tất cả vị trí cùng thuộc một nguyên nhân hay một công trình. Muốn biết nhánh nào liên quan, thợ phải đối chiếu từ tủ điện đến tải sử dụng và kiểm tra theo trình tự.

Khi nào nên gọi thợ điện kiểm tra?

Bạn nên liên hệ thợ điện có chuyên môn khi Aptomat hay nhảy dù chưa xác định tải liên quan, hiện tượng lặp lại sau khi đã ngừng sử dụng thiết bị nghi ngờ, một khu vực mất điện trong khi các khu vực khác vẫn hoạt động hoặc tủ điện có dấu hiệu nhiệt bất thường. Những trường hợp có mùi khét, vỏ thiết bị đổi màu, tiếng phóng điện hoặc dây dẫn lộ ra cần được ưu tiên kiểm tra an toàn.

Khi liên hệ, nên mô tả rõ thời điểm xảy ra, khu vực bị ảnh hưởng, thiết bị đang sử dụng và trạng thái Aptomat. Thông tin này giúp thợ chuẩn bị hướng kiểm tra phù hợp, nhưng kết luận cuối cùng vẫn dựa trên đo kiểm tại công trình. Bạn có thể xem các hạng mục tại trang thợ sửa điện tại nhà hoặc danh mục sửa điện.

Nếu mục tiêu là phòng ngừa, việc kiểm tra nên được cân nhắc sau khi thay đổi tải lớn, cải tạo đường điện, bổ sung thiết bị công suất cao hoặc nhận thấy đặc tính vận hành khác trước. Nội dung về kiểm tra quá nhiệt và đầu nối cung cấp thêm góc tham khảo cho người dùng đang quan tâm đến tủ điện.

Câu hỏi thường gặp

Camera nhiệt có xác định chính xác điểm chập không?

Không nên hiểu như vậy. Camera nhiệt cho thấy sự phân bố nhiệt trên bề mặt nằm trong tầm quan sát tại thời điểm kiểm tra. Thợ vẫn phải kết hợp số đo điện, trạng thái tải và kiểm tra thực tế để khoanh vùng nguyên nhân.

Đo dòng một lần có biết nhánh điện đang quá tải không?

Một lần đo chỉ phản ánh thời điểm đó. Kết quả cần được đối chiếu với thiết bị đang hoạt động, thông số dây dẫn, Aptomat và đặc điểm vận hành. Với tải thay đổi theo thời gian, thợ có thể cần ghi nhận ở điều kiện phù hợp hơn.

Aptomat hay nhảy có phải cứ thay Aptomat là được?

Không. Aptomat có thể tác động do nhiều điều kiện khác nhau, còn bản thân thiết bị cũng cần được kiểm tra. Thay mới khi chưa đánh giá nhánh điện và tải sử dụng có thể bỏ sót vấn đề phía sau tủ.

Có cần mở hết tường để kiểm tra đường dây âm không?

Không nên mở tràn lan khi chưa khoanh vùng. Trình tự phù hợp là ghi nhận hiện trạng, xác định nhánh liên quan, đo kiểm và chỉ tiếp cận vị trí cần thiết khi đã có căn cứ. Mức độ can thiệp phụ thuộc kết quả thực tế tại công trình.
