Kiểm Tra Hệ Thống Điện 3 Pha: Từ Tủ Điện Đến Nhánh Dây Âm Tường

Một hệ thống điện 3 pha có thể nhìn gọn gàng ở bên ngoài nhưng bên trong lại gồm nhiều điểm cần đối chiếu: nguồn vào, Aptomat, các đầu nối, từng nhánh cấp điện và đường dây đi âm. Vì vậy, kiểm tra hệ thống điện 3 pha không nên chỉ dừng ở việc nhìn tủ điện hoặc thử đóng lại thiết bị đóng ngắt. Cách phù hợp hơn là rà soát theo chuỗi, từ tủ điện đến nhánh dây âm tường, rồi mới xác định vị trí nào cần kiểm tra sâu hơn.

Bài viết dưới đây tổng hợp những điểm cần lưu ý khi kiểm tra hệ thống điện 3 pha trong nhà, cửa hàng, văn phòng hoặc khu vực có nhiều nhóm tải. Hình ảnh và video đi kèm ghi nhận hiện trạng tại thời điểm kiểm tra; nguyên nhân cụ thể vẫn cần được xác định trực tiếp tại công trình.

Kiểm tra hệ thống điện 3 pha là kiểm tra những gì?

Kiểm tra hệ thống điện 3 pha là quá trình xem xét mối liên hệ giữa nguồn cấp, thiết bị đóng ngắt, tủ điện, các đầu nối và những nhánh đang cấp cho từng khu vực hoặc nhóm thiết bị. Mục tiêu không phải chỉ tìm một bộ phận “có vẻ bất thường”, mà là xác định biểu hiện xuất hiện ở toàn hệ thống hay chỉ nằm trên một nhánh cụ thể.

Hai công trình có cùng biểu hiện vẫn có thể cần kiểm tra ở những vị trí khác nhau. Bởi vậy, kết quả phải dựa trên đo kiểm và đối chiếu tại chỗ, không nên kết luận chỉ từ một bức ảnh.

Vì sao cần kiểm tra từ tủ điện đến nhánh dây?

Nếu chỉ tập trung vào Aptomat, người kiểm tra có thể bỏ qua điểm đấu nối phía sau hoặc nhánh dây đang cấp cho tải sử dụng. Ngược lại, nếu mở ngay một vị trí trên tường khi chưa khoanh vùng từ tủ điện, phạm vi kiểm tra có thể rộng hơn cần thiết. Trình tự từ tổng đến nhánh giúp thu hẹp từng bước và tránh suy đoán.

Cách làm này giúp tách biểu hiện ở đầu nguồn, trên một nhánh hoặc gần vị trí sử dụng. Vì vậy, việc kiểm tra tủ điện định kỳ nên được đối chiếu với tình trạng thực tế của các nhánh, thay vì chỉ quan sát mặt ngoài.

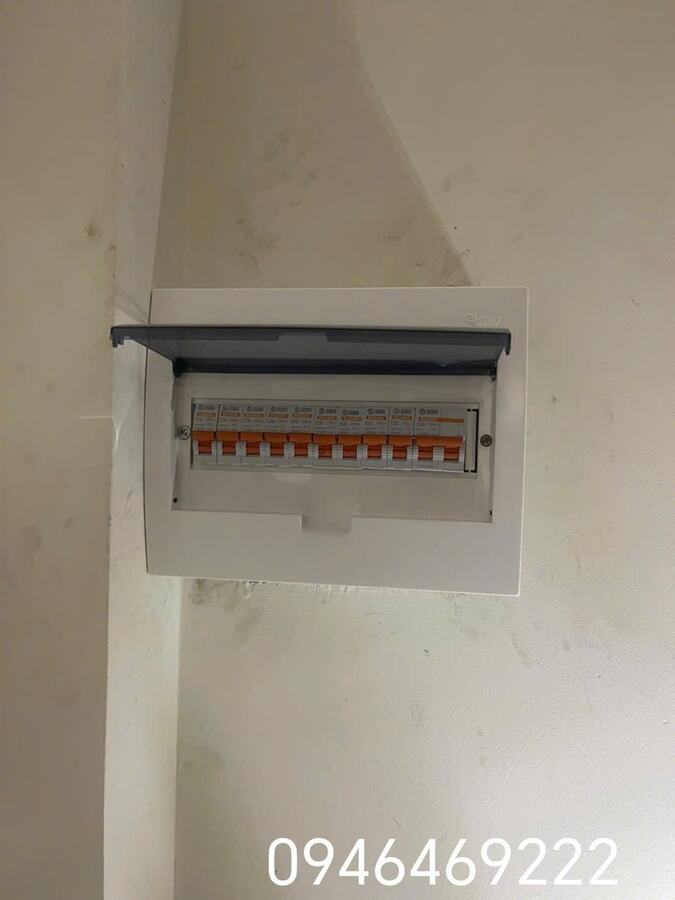

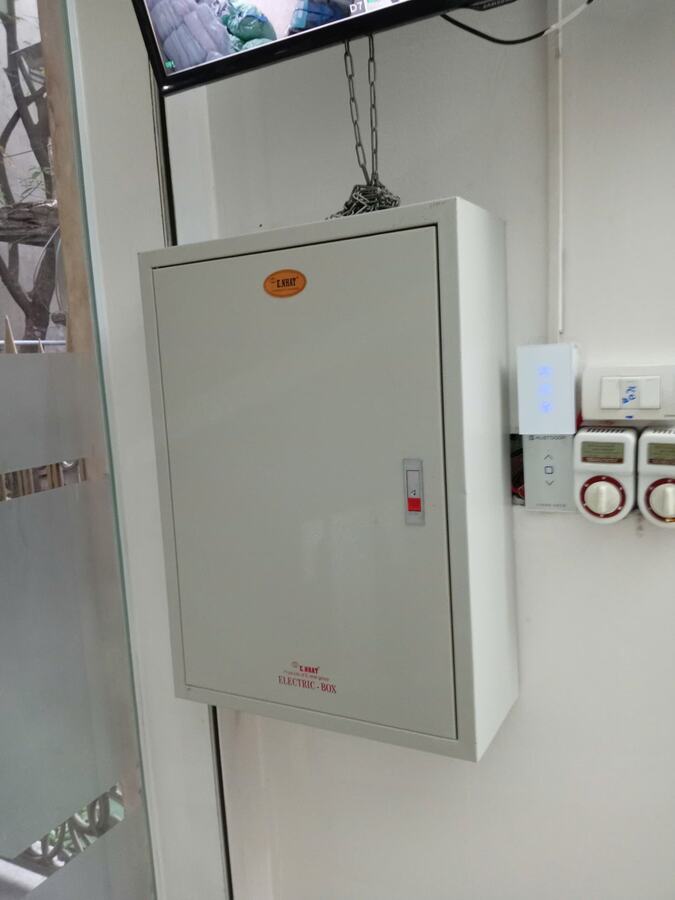

Bước đầu: kiểm tra tủ điện và Aptomat

Tủ điện là điểm tập trung nhiều nhánh nên thường được xem xét trước. Người có chuyên môn cần đối chiếu thiết bị đóng ngắt, đầu nối và mối liên hệ giữa từng Aptomat với khu vực sử dụng. Nếu nhãn nhánh không rõ hoặc hệ thống đã sửa nhiều lần, việc xác định đúng nhánh càng quan trọng.

Không nên mặc định Aptomat là nguyên nhân chỉ vì thiết bị tự ngắt. Cần đối chiếu thêm tải và đường dây phía sau. Có thể xem thêm các lỗi cần kiểm tra khi lắp đặt và sửa chữa điện 3 pha.

Đối chiếu từng nhánh điện và tải sử dụng

Sau tủ điện, cần xác định nhánh nào cấp cho khu vực đang có biểu hiện: toàn bộ công trình hay một khu vực, liên quan đến nhóm thiết bị nào, và xuất hiện liên tục hay chỉ khi tải thay đổi.

Với điện 3 pha, phân bố tải giữa các pha cũng cần được đối chiếu theo công suất, thời điểm vận hành và cách đấu nối thực tế. Nội dung cân tải và chia pha điện 3 pha giải thích vì sao không nên chia tải theo cảm tính.

Kiểm tra đường dây âm tường theo vùng nghi ngờ

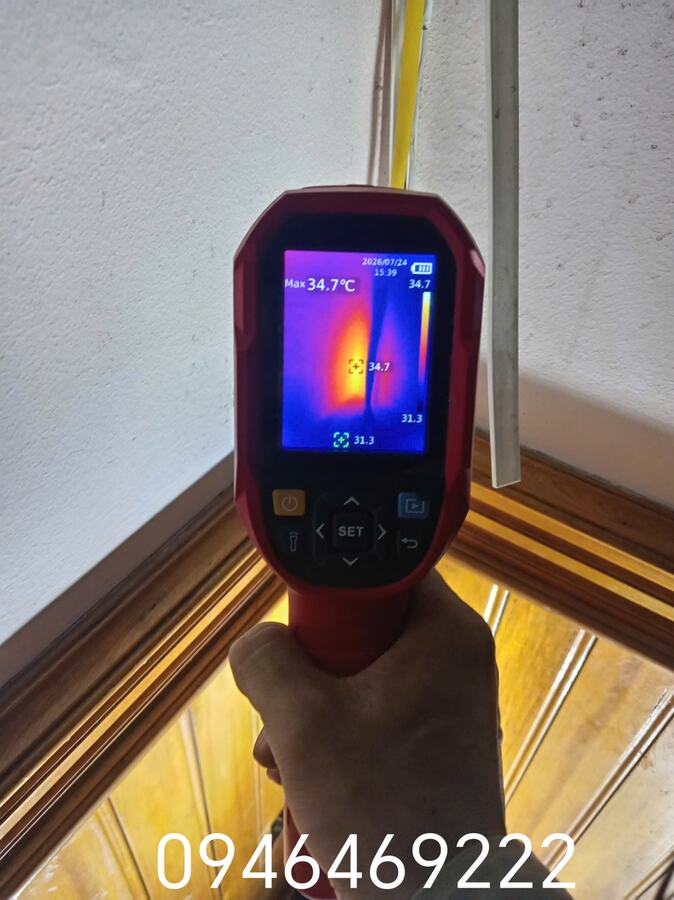

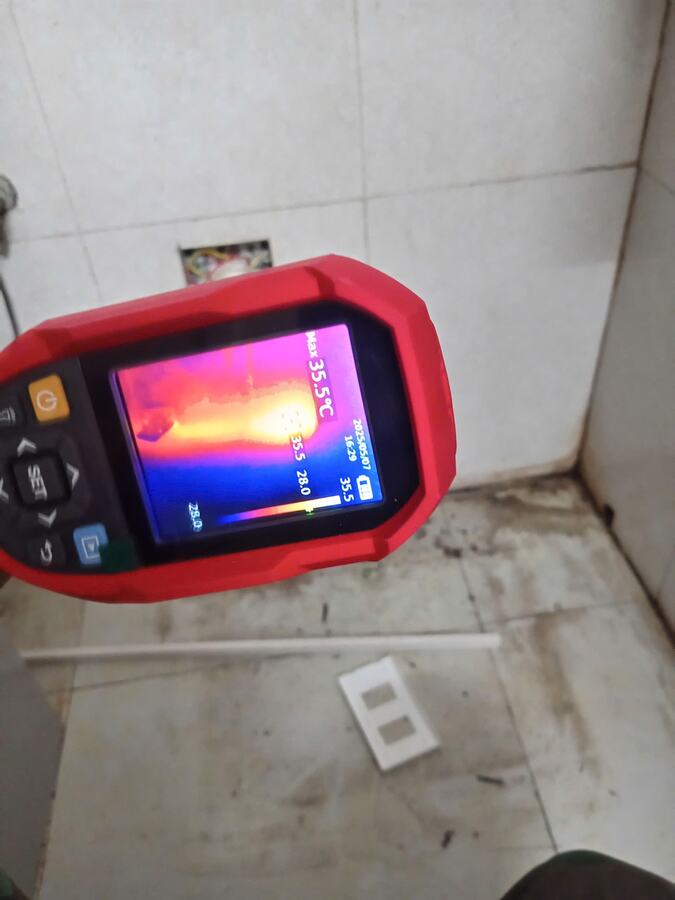

Đường dây đi âm không thể quan sát trực tiếp như dây nổi. Sau khi đã xác định nhánh liên quan, thợ điện có thể kiểm tra bề mặt tại khu vực nghi ngờ và sử dụng thiết bị hỗ trợ phù hợp với hiện trạng. Camera nhiệt trong hình chỉ ghi nhận sự chênh lệch nhiệt tại thời điểm đo; vùng sáng hơn trên màn hình không tự động đồng nghĩa với điểm chập hay vị trí hỏng.

Kết quả hình ảnh nhiệt cần được đối chiếu với tủ điện, nhánh đang cấp điện và tải sử dụng. Nhiệt độ còn chịu ảnh hưởng từ môi trường, vật liệu tường và những nguồn nhiệt xung quanh. Do đó, đây là dữ liệu hỗ trợ khoanh vùng, không phải kết luận duy nhất. Bài viết về kiểm tra quá nhiệt trong hệ thống điện cung cấp thêm góc nhìn về việc đối chiếu nhiều dấu hiệu trước khi xử lý.

Khi nào cần mở vị trí nghi ngờ để kiểm tra?

Chỉ nên cân nhắc mở vị trí có đường dây đi qua sau khi đã thu hẹp phạm vi. Nếu chưa xác định nhánh liên quan, việc mở kiểm tra có thể không đúng chỗ và làm tăng phần phải hoàn thiện lại.

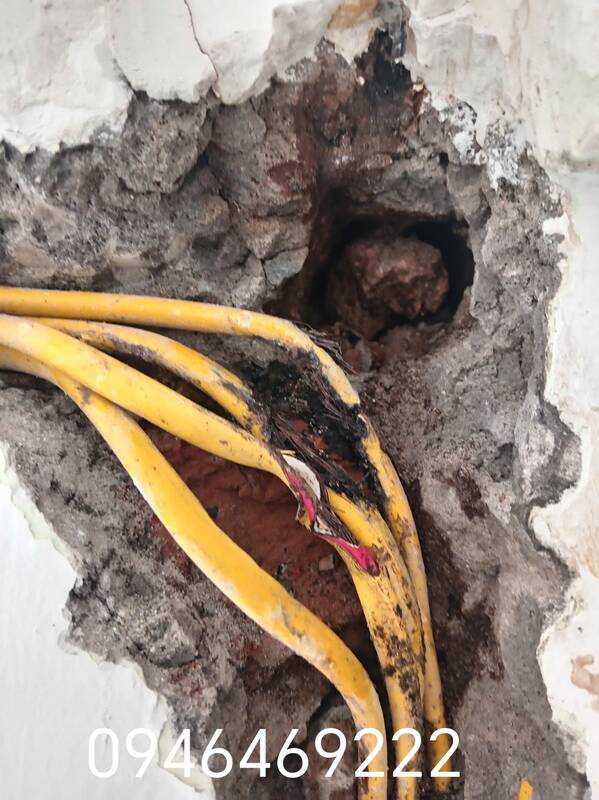

Hình bên dưới ghi nhận hiện trạng sau khi mở kiểm tra. Không thể từ ảnh này kết luận điểm chập, nguyên nhân hoặc toàn bộ đoạn dây cần thay. Bước xử lý tiếp theo phải dựa trên đánh giá trực tiếp của người có chuyên môn.

Dấu hiệu cho thấy hệ thống nên được kiểm tra sớm

• Aptomat tự ngắt lặp lại hoặc chỉ ngắt khi một nhóm thiết bị hoạt động.
• Một khu vực bị mất điện hoặc điện không ổn định trong khi các khu vực khác vẫn sử dụng được.
• Tủ điện, ổ cắm hoặc vị trí trên tường có dấu hiệu khác thường cần xác minh.
• Hệ thống vừa bổ sung thiết bị, thay đổi cách phân nhánh hoặc tủ điện đã qua nhiều lần đấu nối.

Những dấu hiệu trên không đủ để tự kết luận nguyên nhân. Chúng chỉ cho thấy hệ thống cần được kiểm tra có trình tự. Nếu cần dịch vụ tại nhà, người dùng có thể tham khảo trang thợ sửa điện tại nhà hoặc nội dung sửa chữa điện 3 pha gia đình để xem phạm vi dịch vụ liên quan.

Lưu ý an toàn khi hệ thống điện có biểu hiện bất thường

Điện 3 pha có nhiều nhánh và mức độ rủi ro cao nếu thao tác sai. Người không có chuyên môn nên mô tả rõ biểu hiện, thời điểm xảy ra và những thiết bị đang hoạt động cho thợ điện. Các thông tin này hữu ích hơn việc tự mở tủ hoặc thử từng dây. Khi có kế hoạch lắp mới, trang dịch vụ lắp đặt điện 3 pha cũng nêu các hạng mục cần khảo sát theo nhu cầu sử dụng thực tế.

Trình tự kiểm tra hệ thống điện 3 pha tại công trình

1. Tiếp nhận biểu hiện: xác định khu vực, thời điểm và thiết bị liên quan.
2. Đối chiếu tủ điện: xem cách chia nhánh và thiết bị đóng ngắt.
3. Khoanh vùng theo nhánh: tách biểu hiện toàn hệ thống với một khu vực.
4. Kiểm tra vị trí nghi ngờ: đối chiếu nhiều dữ liệu trước khi kết luận.
5. Đề xuất xử lý: xác định phạm vi sửa và kiểm tra lại sau khi hoàn thành.

Nguyên tắc chung là đi từ tổng đến nhánh, từ vị trí dễ đối chiếu đến vị trí đi âm. Nếu đang cân nhắc chuyển đổi nguồn, có thể xem thêm lắp điện 3 pha cho gia đình.

Câu hỏi thường gặp

Chỉ nhìn Aptomat có biết hệ thống đang lỗi ở đâu không?

Không. Trạng thái của Aptomat chỉ là một dữ liệu. Cần đối chiếu thêm nhánh phía sau, tải sử dụng, đầu nối và biểu hiện tại khu vực liên quan trước khi kết luận.

Camera nhiệt có xác định chính xác điểm chập âm tường không?

Không nên xem camera nhiệt là công cụ đưa ra kết luận độc lập. Thiết bị ghi nhận chênh lệch nhiệt trên bề mặt tại thời điểm kiểm tra; kết quả vẫn phải được đối chiếu với nhánh điện và hiện trạng công trình.

Có cần mở toàn bộ đường dây âm để kiểm tra không?

Không nhất thiết. Mục tiêu của việc kiểm tra theo chuỗi là thu hẹp vùng nghi ngờ trước. Chỉ nên mở vị trí cần thiết khi đã có đủ dữ liệu hỗ trợ và người có chuyên môn đánh giá phù hợp.
